분광측색계



분광측색계

Vista-ER

Vista-ER

Essentials ER 소프트웨어 탑재
사용자가 FDA CFR 21 Part 11 준수할수 있도록 설계

GET A QUOTE Product list

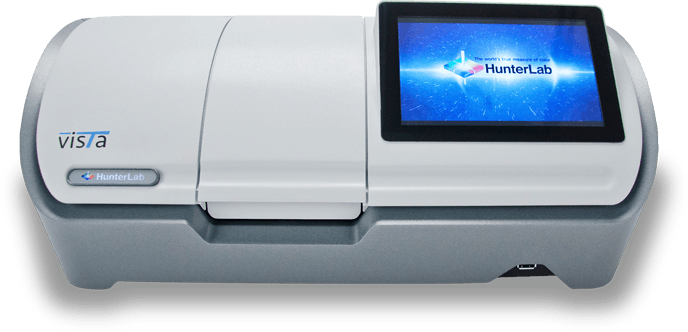

Vista-ER 투과측정용 분광측색계

Essentials-ER 임베디드 소프트웨어가 탑재된 Vista는 사용자가 전자 기록 보관을 위해 FDA CFR 21 Part 11 컴플라이언스를 달성하도록 설계된 독립형 투과율 색상 측정 솔루션을 제공합니다. 이 독립형 솔루션은 사용자가 외부 ER 호환 소프트웨어와 컴퓨터 솔루션을 구입할 필요가 없습니다.

Vista-ER에는 PDF 형식의 검증 및 준수 문서가 포함되어 있습니다. 하드카피 문서는 별도로 주문할 수 있습니다.

Vista-ER 검증 및 준수 문서에는 다음이 포함됩니다.


SECTION 1 – 21 CFR PART 11 COMPLIANCE

What is CFR 21 Part 11

How HL helps customers achieve compliance.

Predicate Rules

Setting up Windows Operating System

Definitions



SECTION 2: IQ/OQ/PQ QUALIFICATION PROTOCOLS

System overview

Qualification protocols overview

Installation Qualification Protocols for hardware and software

Operational Qualification Protocols

Performance Qualification Protocols



HunterLab onsite instrument qualification is also available.





적용 분야




음료

음료
화학 물질
플라스틱




주요 특징




색상 및 Haze 동시 측정


원-터치로 표준화


터치스크린 디스플레이 및
품질관리 소프트웨어 탑재


USB, 이더넷, Wi-Fi
데이터 통신 지원
신속한 측정 속도

컴팩트한 크기와
세련된 디자인



액세서리

HunterLab은 모든 응용 분야에 적합한 액세서리를 제공합니다.

Multi-Function
Sample Holder
Round Vial &
Preform Holder
Self Centering
Sample Holder
Universal Adapter
Base Plate
Macro Cell Holder
for Haze Measurement
Semi-Micro Cell Holder
for Haze Measurement
Didymium Diagnostic Filter
for Vista
Haze Check Standard
for Vista









 여기를 클릭하면 VISTA 전용 페이지로 이동합니다.


Vista는 샘플 유입방지 설계로 샘플의 유출로부터 기기내부가 보호되며 자동화된 전자식 영점조정을 적용하여 더욱 간편하게 측정이 가능합니다. 또한 PtCo/Hazen/APHA, Gardner Color 등을 비롯한 범용 색상스케일 및 인덱스가 미리 로드되어 있어 편리하게 사용할 수 있습니다.


● Essentials ER 전자기록 버전이 탑재되어 있습니다.
● 액체 및 필름의 투과색상과 Haze를 동시에 측정합니다.
● 원 터치 방식으로 자동화된 표준화를 진행합니다.
● 파장범위 400 - 700nm
● 다양한 데이터 보기 - 색상데이터, 색상플롯, 스펙트럼 데이터, 스펙트럼 플롯 등
● 소형기기로 설치공간에 제약이 없습니다.
● 내장된 컬러품질제어 소프트웨어와 고해상도 터치스크린을 제공합니다.
● 원격지원서비스(RAS)가 포함됩니다.



관련 이미지

제품 사양 - VISTA-ER





측정



측정원리

듀얼 빔 분광측색계

수광구조

Tt/0° 또는 Td/0° ASTM

센서

256 소자 다이오드 어레이; 고해상도 오목 홀로그램 격자

적분구크기

76mm(3 in)

적분구코팅

SpectralonTM

포트크기/측정면적

18.5mm(0.73 in) 조명 / 9.8mm(0.39 in) 측정

파장범위

400nm - 700nm

파장해상도

< 3nm

유효대역폭

10nm equivalent triangular

보고간격

10nm

측광범위

0 - 150%

측광해상도

0.003 %(0.01% reported)

광원

전체 스펙트럼 LED 어레이

측정당플래시

4

LED수명

5

측정시간

2.5초 이내(일반측정)

5초 이내 (Haze측정)

측정간격

3초 이내

측정경로길이

최대 100mm

투과모드

총 투과(TTRAN) / 정 투과(RTRAN) / HAZE

표준준수

Colorimetric: CIE 15:2004, ASTM E1164, DIN 5033 Teil 7, JIS Z 8722 Condition E,G

Haze: ASTM D1003

성능



색상반복성

< 0.02 E* on air (최대 30회 판독)

스펙트럼반복성

표준편차 0.1% 이내

기기간오차

E* (D65/10) < 0.15(평균) (투과용 필터 세트)

E* (D65/10) < 0.25(최대) (투과용 필터 세트)

±0.30% at 10% TH (Haze)

펌웨어



관찰광원

D65, C, A, D50, D55, D75, F02, F07, F11, TL84, ULT30, ULT35

관찰조건

2°, 10°

색상스케일

CIEL*a*b*, HunterLab, CIEL*C*h, CIEYxy, CIEXYZ

색차스케일

L*a*b*, Lab, L*C*h, Yxy, XYZ

색차인덱스

E*, E, ECMC(l:c), CIE E 2000

인덱스/메트릭

APHA/PtCo/Hazen, ADMI, Saybolt, Gardner, ASTM D1500, Iodine, ICUMSA, EBC, ASBC, ASBC Turbidity, Chinese Acid Wash, Lovibond RYBN, AOCS RY, FAC, YI E313 Yellowness, YI D1925, WI E313, CIE Y Transmission, US PHarmacopeia, Japanese Pharmacopeia, Chinese Pharmacopeia, EU Pharmacopeia, EP Opalescence, Haze, NTU

데이터보기

스펙트럼데이터(%T Absorbance(흡광도)), 스펙트럼 플롯(%T 및 흡광도), 트랜드 플롯, 간편 보기, 색상 플롯

추가데이터



디스플레이

터치스크린, 고해상도 1280×800

인터페이스

USB Micro OTG: 프린터, 키보드, 마우스 연결

전면 USB: 외부미디어에 데이터 전송 및 저장

이더넷 RJ45: 데이터 저장 및 인쇄, 이메일 전송

WI-FI: 무선

크기/무게

높이: 177.8mm(7.0 in.), 너비: 485.8mm(19.125 in.), 깊이: 228.6mm(9.0 in.)

무게: 6.35kg(14.0 lbs)

투과실크기

높이: 108.0mm(4.25 in.)*, 너비: 101.6mm(4.0 in.), 깊이: 187.3mm(7.375 in.) 커버 포함*

*분리가능한 커버를 제거하면 3(상단, 전면, 후면)이 개방되어 대형 샘플의 측정이 가능

바닥-측정포트 거리

63.5mm(2.5 in.)

전원요구사항

100~240 VAC, 47~63Hz, 60W

작동환경

10° to 40°C(50° to 104° F), 10% to 90% RH, noncondensing

보관환경

-21° to 66°C(-5° to 150° F), 10% to 90% RH, noncondensing

표준부속품

디디뮴 진단 필터 적합성 인증서 전원공급장치 Vista 빠른 시작가이드

터치입력펜

USB 플래시 드라이브
